Đèn xe đạp EVO 1700 UT hỗ trợ ANT+ Shimano Di2

HƯỚNG DẪN SỬ DỤNG ĐÈN EVO 1700 UT

Bật/Tắt: Nhấn giữ nút nguồn trong 1 giây để bật hoặc tắt đèn.

Điều chỉnh độ sáng: Khi đèn đang bật, nhấn một lần để thay đổi độ sáng theo thứ tự: Thấp → Trung bình → Cao

Chuyển chế độ chiếu sáng: Khi đèn đang bật, nhấn nhanh hai lần để chuyển đổi giữa:

• Chế độ cốt – Low Beam
• Chế độ pha – High Beam

Chế độ nháy ban ngày và nháy ban đêm có thể được thiết lập thông qua hệ thống Shimano Di2.

Ghi nhớ chế độ: Khi bật lại, đèn sẽ tự động trở về chế độ chiếu sáng được sử dụng gần nhất.

Khóa/Mở khóa:

• Khi đèn đang tắt, nhấn giữ nút nguồn trong 3 giây để kích hoạt chế độ khóa.
• Để mở khóa, nhấn giữ nút nguồn trong 3 giây hoặc kết nối đèn với nguồn sạc.

Chế độ pin yếu: Khi dung lượng pin dưới 10%, đèn báo sẽ nhấp nháy màu đỏ. Đèn tự động chuyển về mức sáng thấp nhất của chế độ cốt và không thể điều chỉnh độ sáng. Hãy sạc pin càng sớm càng tốt.

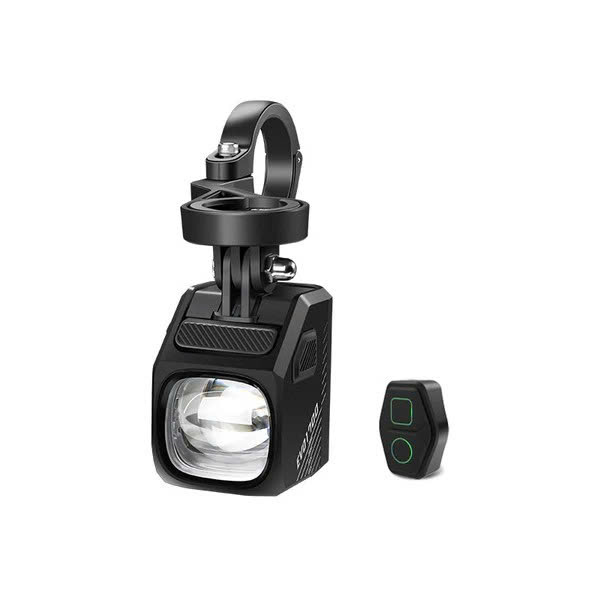

Hướng dẫn kết nối điều khiển FTR LightSync

Ghép nối

• Ghép nối với đèn trước:

  • Bật đèn trước.
  • Nhấn giữ đồng thời hai nút “O” và “□” trên điều khiển trong 5 giây cho đến khi đèn báo nhấp nháy xanh lam.
  • Đưa điều khiển gần nút đèn trước cho đến khi đèn trên bộ đèn cũng nhấp nháy xanh lam.
  • Nhấn nút “O” hoặc “□”. Khi đèn trên điều khiển và bộ đèn hiển thị xanh lam liên tục trong 2 giây, ghép nối thành công.

• Ghép nối với cả đèn trước và đèn hậu:

  • Bật cả đèn trước và đèn hậu.
  • Nhấn giữ hai nút “O” và “□” trên điều khiển trong 5 giây cho đến khi đèn báo nhấp nháy xanh lam.
  • Đưa điều khiển gần đèn trước và đèn hậu, chờ đến khi cả ba thiết bị hiển thị xanh lam liên tục trong 2 giây để xác nhận ghép nối.Lưu ý: Chỉ có thể ghép nối điều khiển từ xa với bộ đèn hỗ trợ chức năng Điều khiển FTR LightSync.

Xoá ghép nối: Khi đèn trước tắt, nhấn đúp nút bấm trên đèn trước và giữ trong 10 giây. Khi đèn báo nhấp nháy xanh lam trong 3 giây, quá trình xóa ghép nối hoàn tất.

Hướng dẫn sử dụng với Shimano Di2

Trước khi kết nối đèn pha HORI 1300 PRO với hệ thống Shimano Di2, cần xóa ghép nối mặc định từ thiết bị.

Lưu ý:

• Đèn đã được ghép sẵn với remote từ thiết bị và không thể kết nối với Shimano Di2 cùng lúc.
• Sau khi xóa ghép nối mặc định, đèn có thể ghép lại với Shimano Di2 hoặc remote tùy nhu cầu sử dụng.
• Kết nối ANT+ với máy tính xe đạp không bị ảnh hưởng và vẫn có thể sử dụng bình thường.
• Trước khi ghép nối, hãy đảm bảo hệ thống Shimano Di2 có ít nhất 2 nút chưa được gán chức năng để thiết lập điều khiển đèn.
• Trong quá trình ghép nối, đặt HORI 1300 PRO trong phạm vi 30 cm so với đề sau Shimano Di2 để đảm bảo kết nối ổn định.
• Sau khi ghép nối thành công, đèn sẽ duy trì kết nối với hệ thống Shimano Di2. Nếu đèn tắt do hết pin hoặc ra ngoài vùng điều khiển, chỉ cần nhấn nút đèn một lần khi quay lại trong phạm vi kết nối để kết nối lại.
• Shimano D-FLY hỗ trợ gán chức năng tùy chỉnh cho Channel 1 và Channel 2, cho phép thiết lập điều khiển linh hoạt theo nhu cầu sử dụng.

Ví dụ thiết lập:

• D-FLY Channel 1: Nhấn 1 lần để thay đổi mức sáng; nhấn 2 lần để chuyển giữa Low Beam và High Beam.
• D-FLY Channel 2: Nhấn 1 lần để kích hoạt High Beam 1300 lm; nhấn 2 lần để chuyển giữa Day Flash và Night Flash.
• Nếu đèn không kết nối được với hệ thống Shimano Di2, hãy tải ứng dụng E-TUBE PROJECT Cyclist để kiểm tra cài đặt không dây theo các bước sau:
• Đăng ký và đăng nhập ứng dụng → bật đèn và hoàn tất ghép nối → vào Wireless Settings → vào Wireless Communication → chọn “ANT+/Bluetooth® LE” hoặc “Bluetooth® LE” → Done → Apply

Hướng dẫn ghép nối Shimano Di2

Ghép nối lần đầu

• Bật Shimano Di2 bằng cách nhấn bất kỳ nút Di2 nào.
• Nhấn giữ nút đèn trong 1 giây để bật đèn.
• Đèn sẽ tự động tìm tín hiệu, đèn báo nhấp nháy xanh trong quá trình tìm kiếm.
• Khi ghép nối thành công, đèn báo sẽ sáng xanh liên tục trong 3 giây.

Ghép nối thất bại: Nếu sau 5 phút vẫn chưa thiết lập được kết nối, đèn báo sẽ ngừng nhấp nháy xanh, sau đó hiển thị mức pin hiện tại.

Xóa ghép nối

• Khi đèn đang tắt, nhấn nút một lần, sau đó ngay lập tức nhấn giữ 3 giây.
• Đèn báo sẽ chớp đỏ ngắn, rồi chuyển sang nhấp nháy xanh, báo hiệu bộ nhớ ghép nối đã được xóa.

Hướng dẫn ghép nối với máy tính xe đạp ANT+

Trước khi ghép nối

• Đặt thiết bị và đèn trong phạm vi 3 mét.
• Trong quá trình ghép nối, hãy đảm bảo khoảng cách với các cảm biến ANT+ khác ít nhất 10 mét.

Các bước ghép nối

• Bật đèn HORI 1300 PRO
• Bật thiết bị , sau đó vào: Menu > Sensors > Add Sensor > Lights > Search All.
• Chọn đèn trong danh sách thiết bị. Đèn có thể hiển thị dưới dạng một dãy số ngẫu nhiên, sau đó chọn Add.
• Khi ghép nối thành công, thiết bị sẽ hiển thị “Light connected”.

Lưu ý

• Đèn hỗ trợ ANT+ Lighting Control Profile.
• Khả năng điều khiển đèn phụ thuộc vào việc thiết bị có hỗ trợ profile này hay không.
• Dòng Garmin Edge hỗ trợ điều khiển đèn đầy đủ.
• Một số thiết bị có thể hỗ trợ kết nối ANT+ nhưng không hỗ trợ profile này, khi đó đèn sẽ không thể điều khiển được.
